前言
自从iPhone12起，苹果就取消了手机包装内部的耳机和充电器，取而代之的是一条数据线。今天为大家拆解的是iPhone 14 Pro Max随机的一条USB-C to Lightning数据线，这条数据线伴随手机一同推出，为最新批次。下面就通过拆解，看看这条数据线相比之前的有哪些变化。
此前充电头网还拆解过苹果新款iMac标配USB-C to Lightning编织线、苹果原装2米雷电3 Pro数据线、苹果USB-C to Lightning数据充电线等产品，欢迎查阅。
iPhone 14 Pro Max原装数据线外观

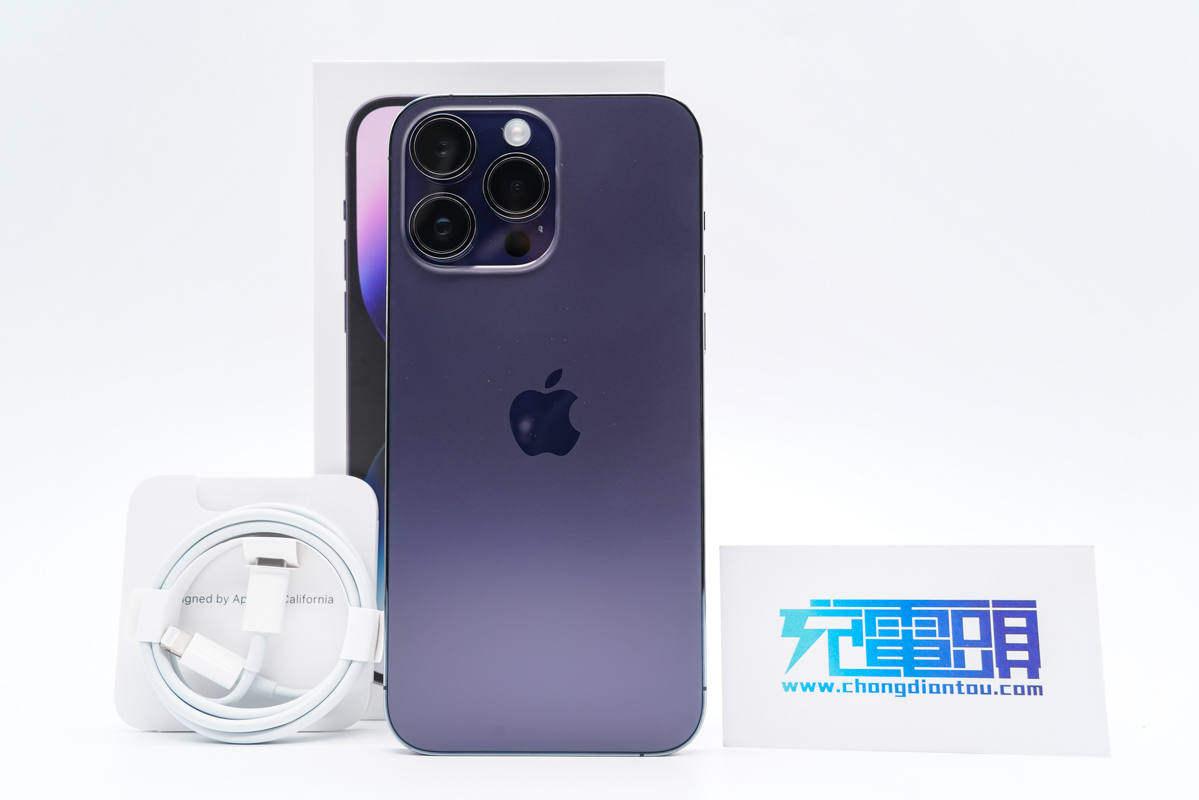

苹果iPhone 14 Pro Max新机包装盒内只有手机和数据线。

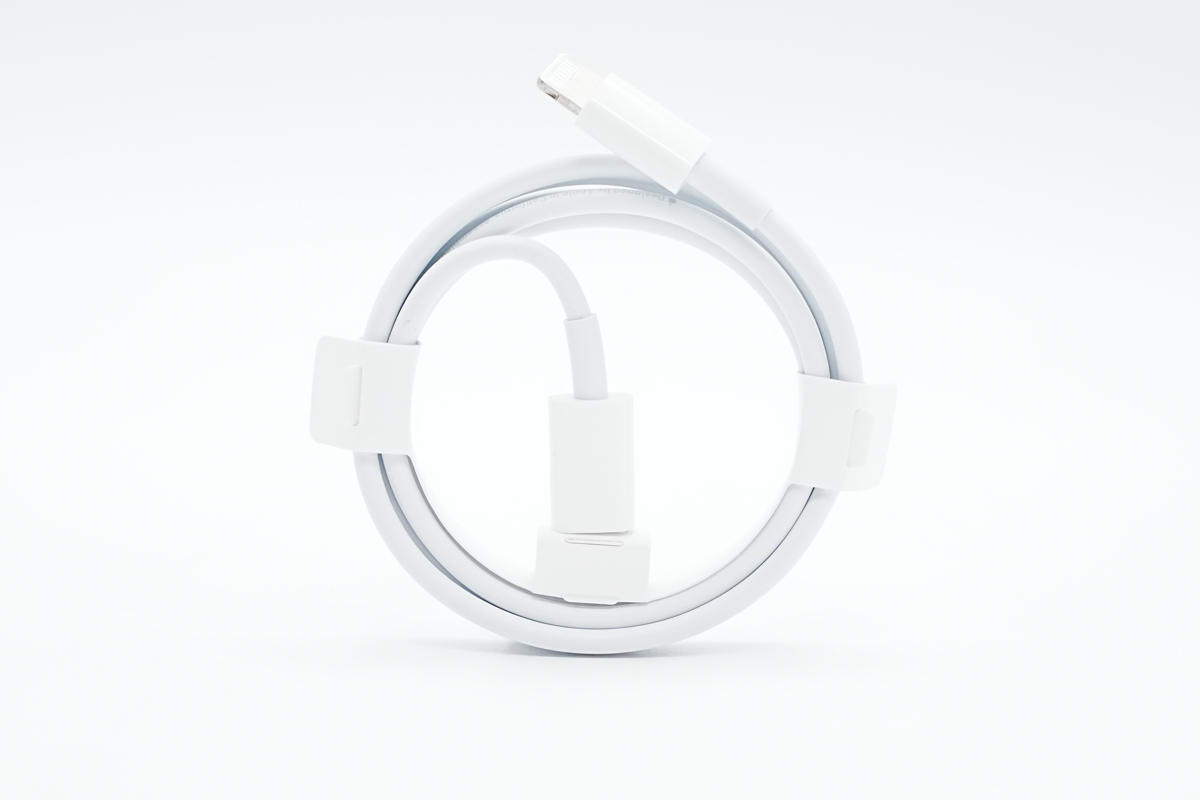

这条Lightning线通过卡纸缠绕整理固定。

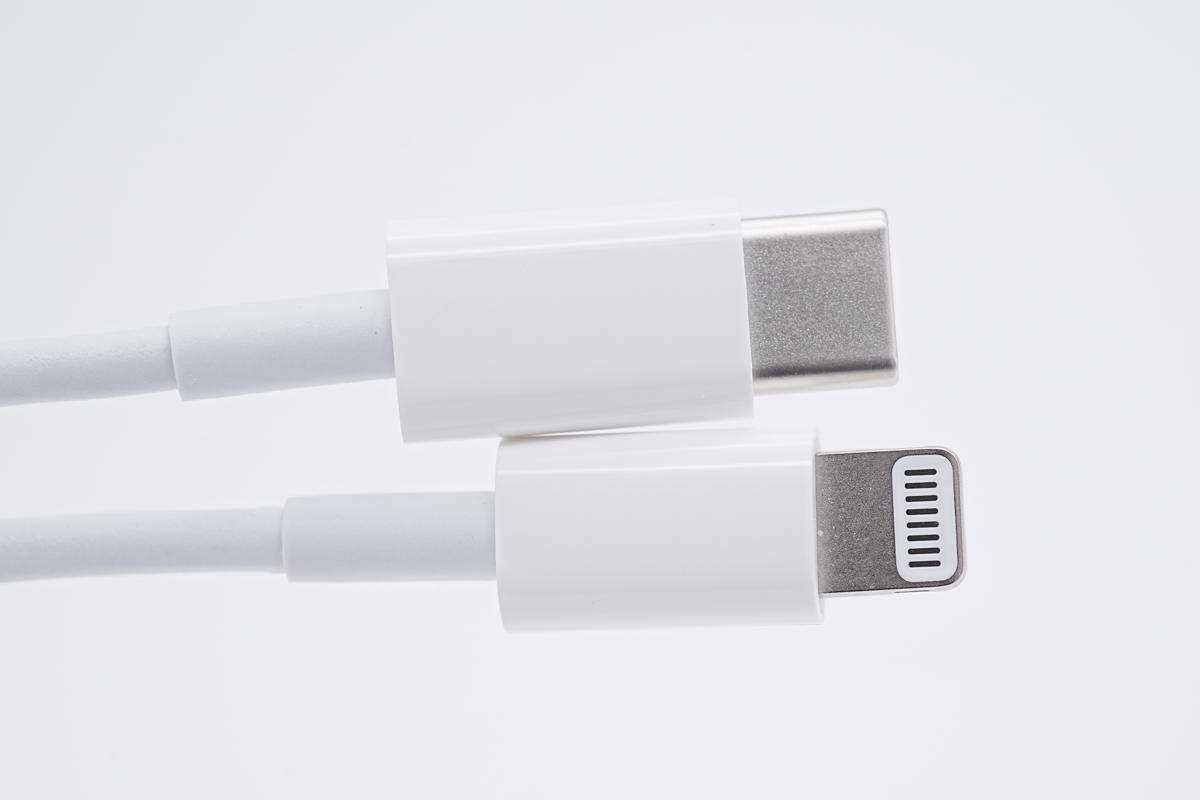

Lightning线两端线头采用白色塑料外壳，两侧为半圆弧面，表面高光亮面处理。

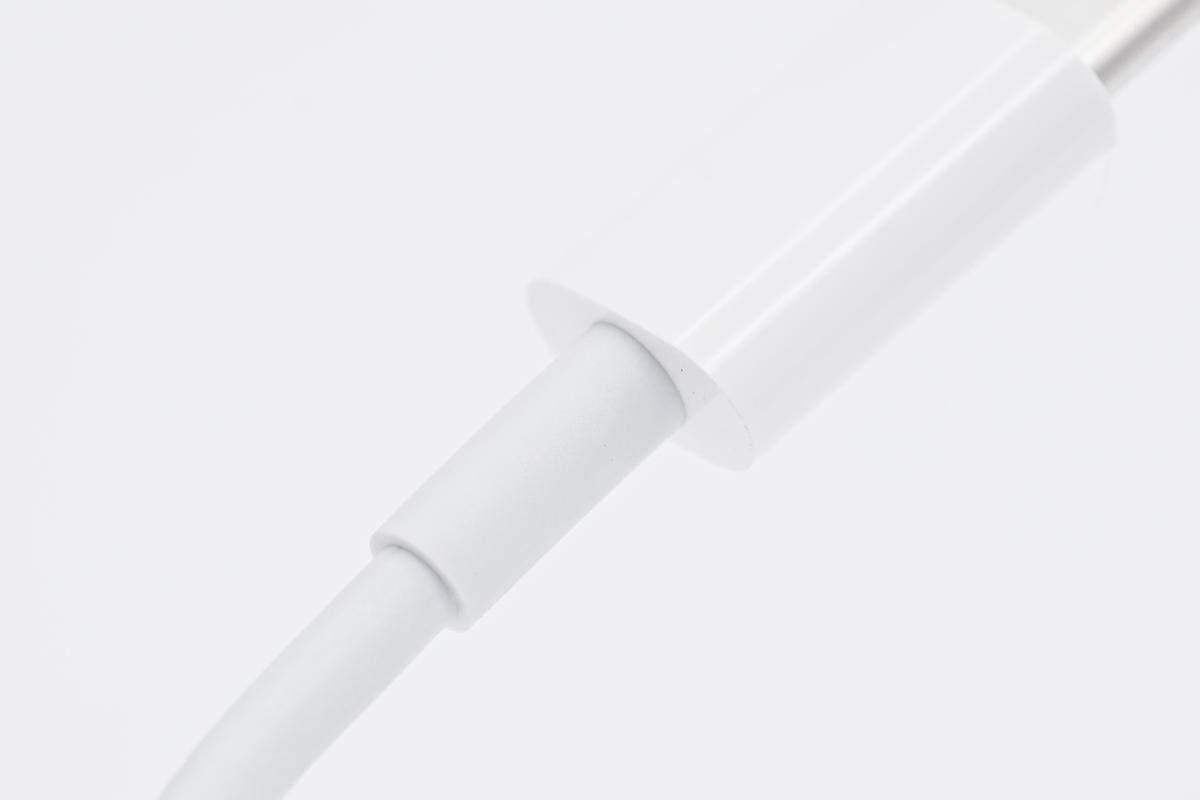

此外线缆还做了抗弯折处理。

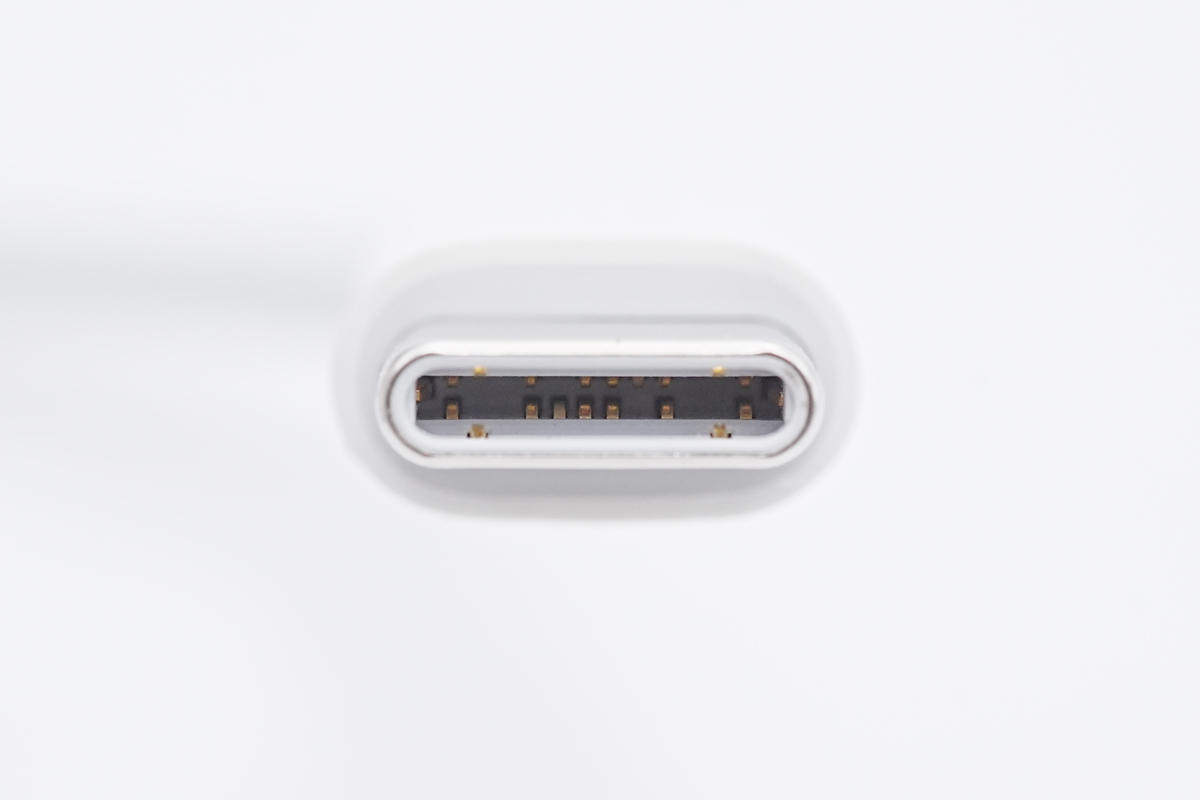

USB-C公头特写，非满PIN设计。

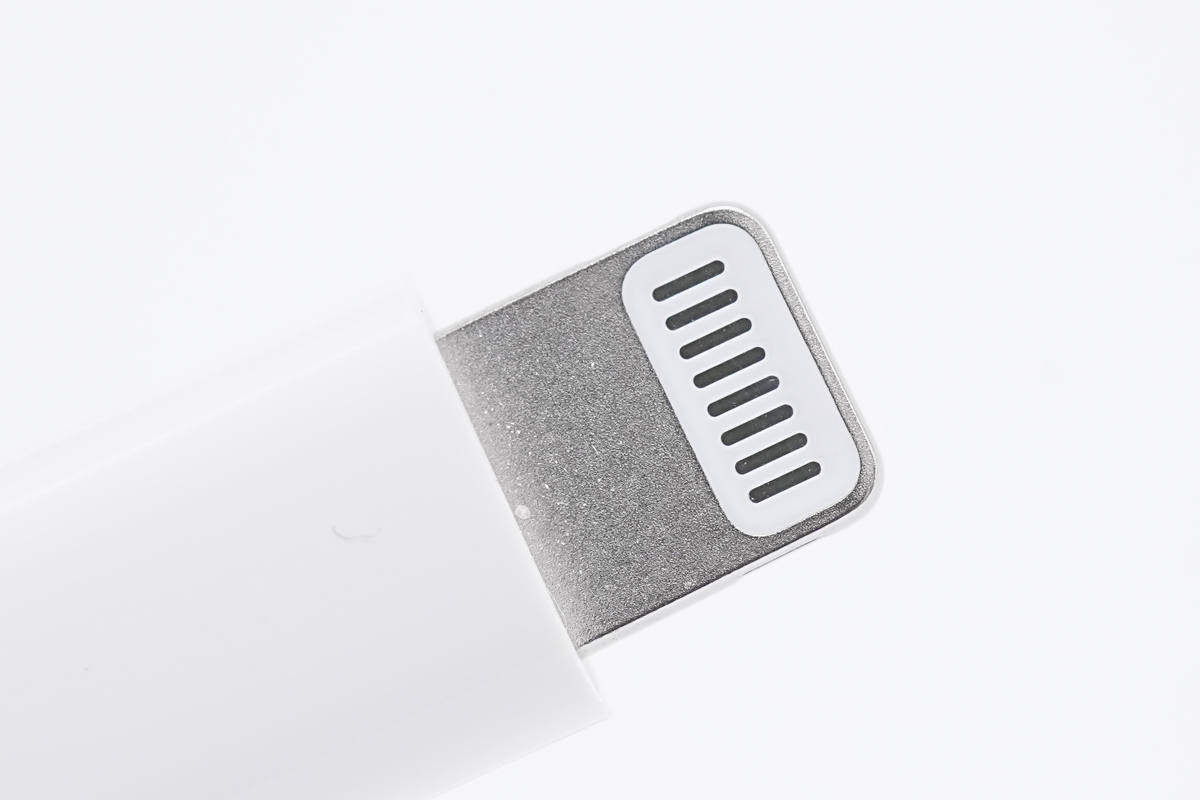

Lightning端子特写。
外皮上印有苹果设计、A2561型号等信息。

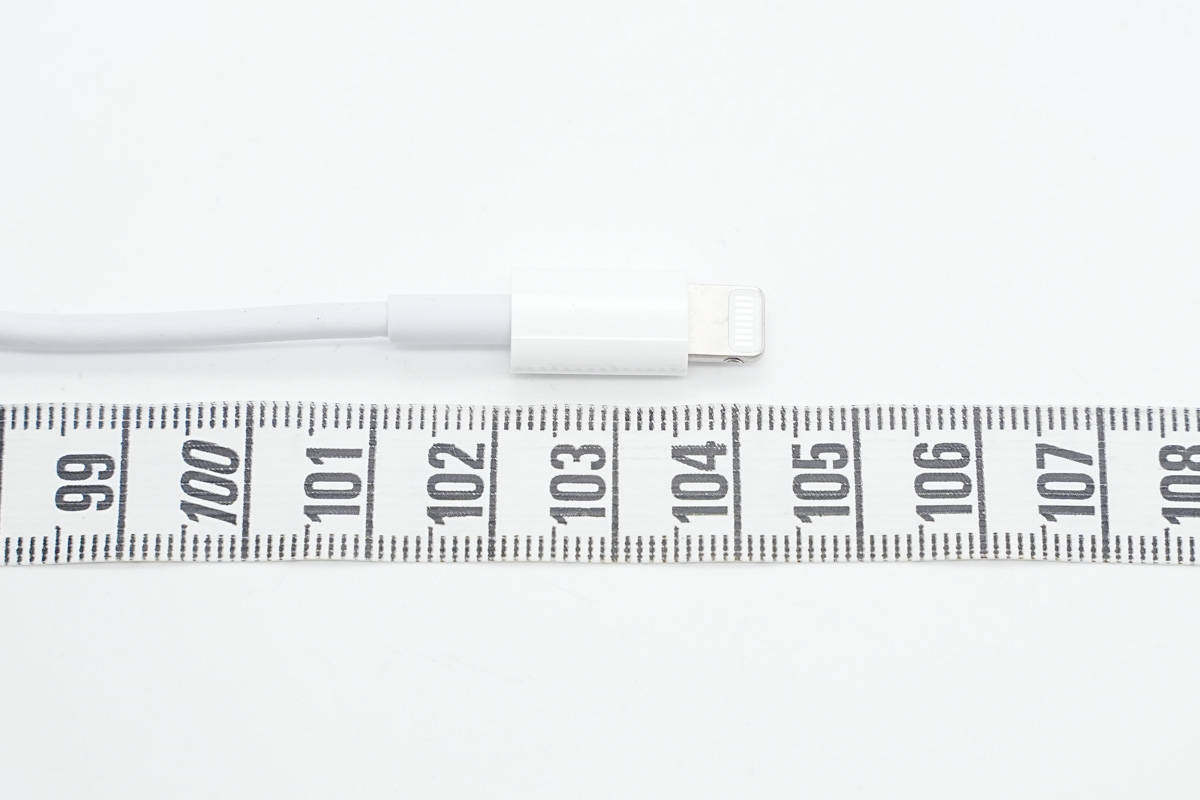

测得线缆长度约为104cm。

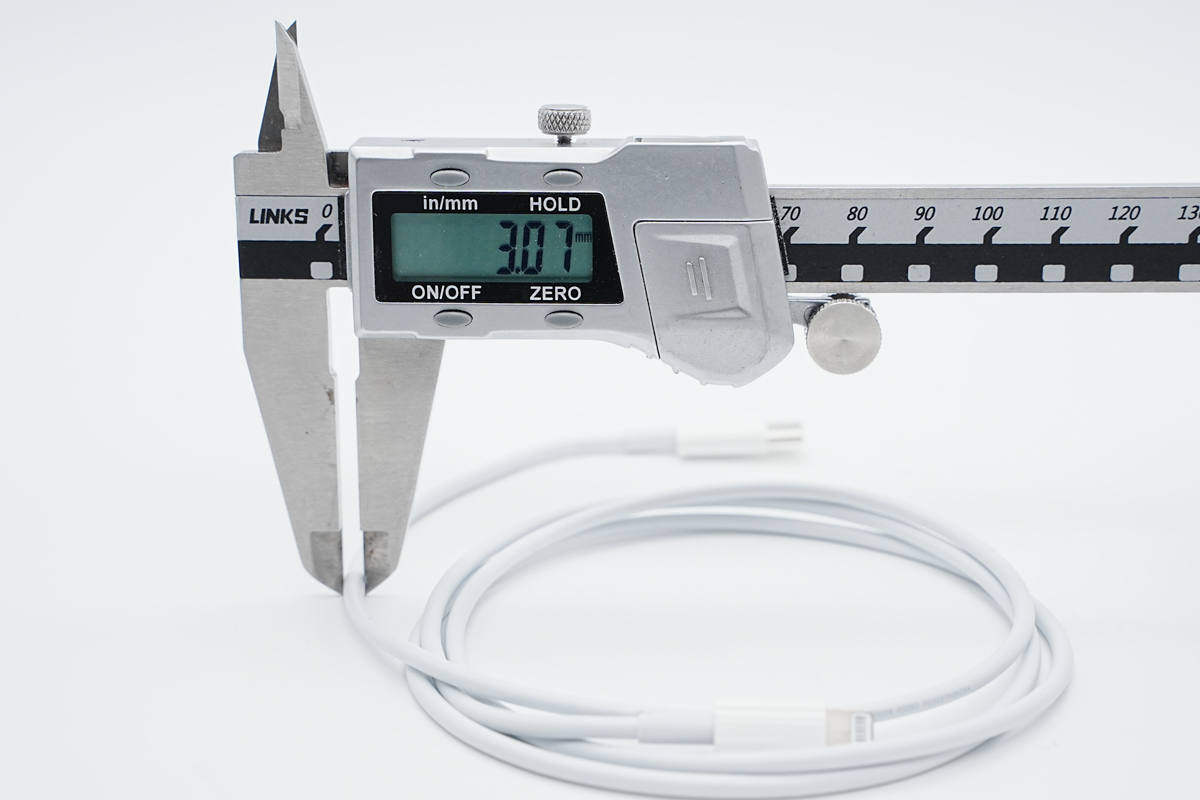

线身直径为3.07mm。

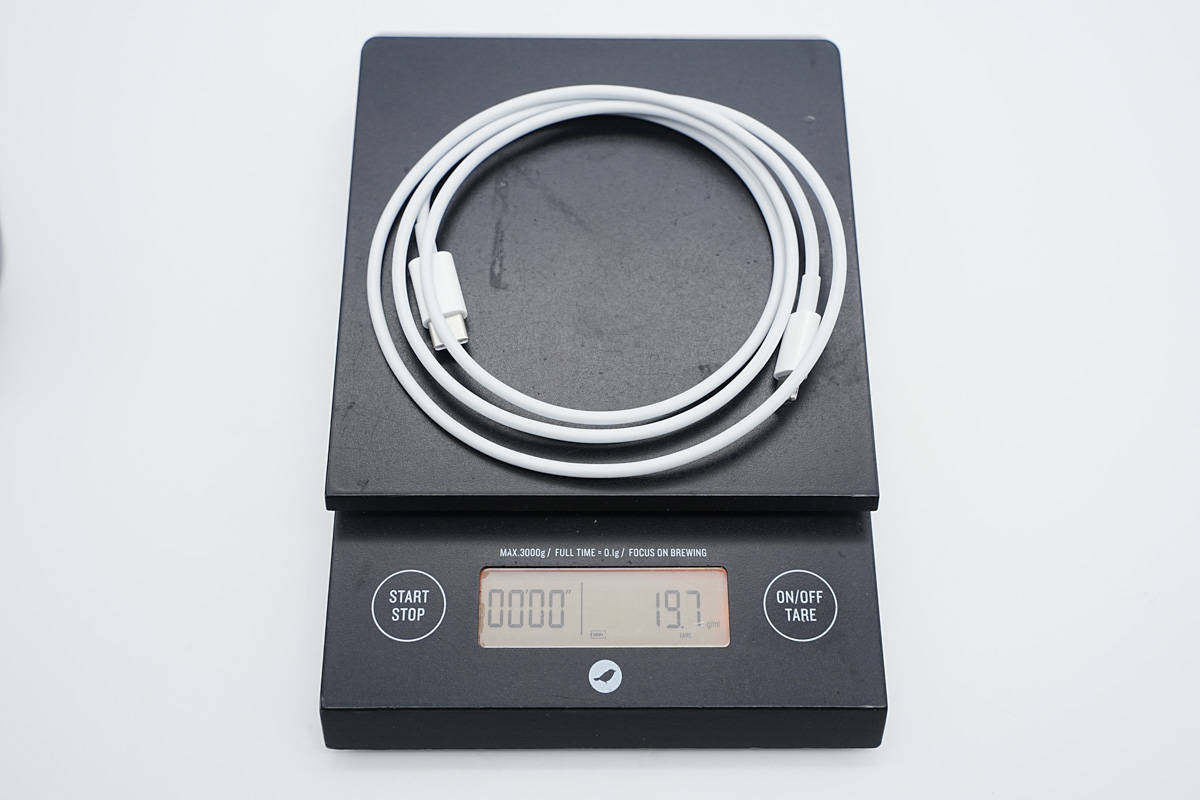

整体净重约为20g。

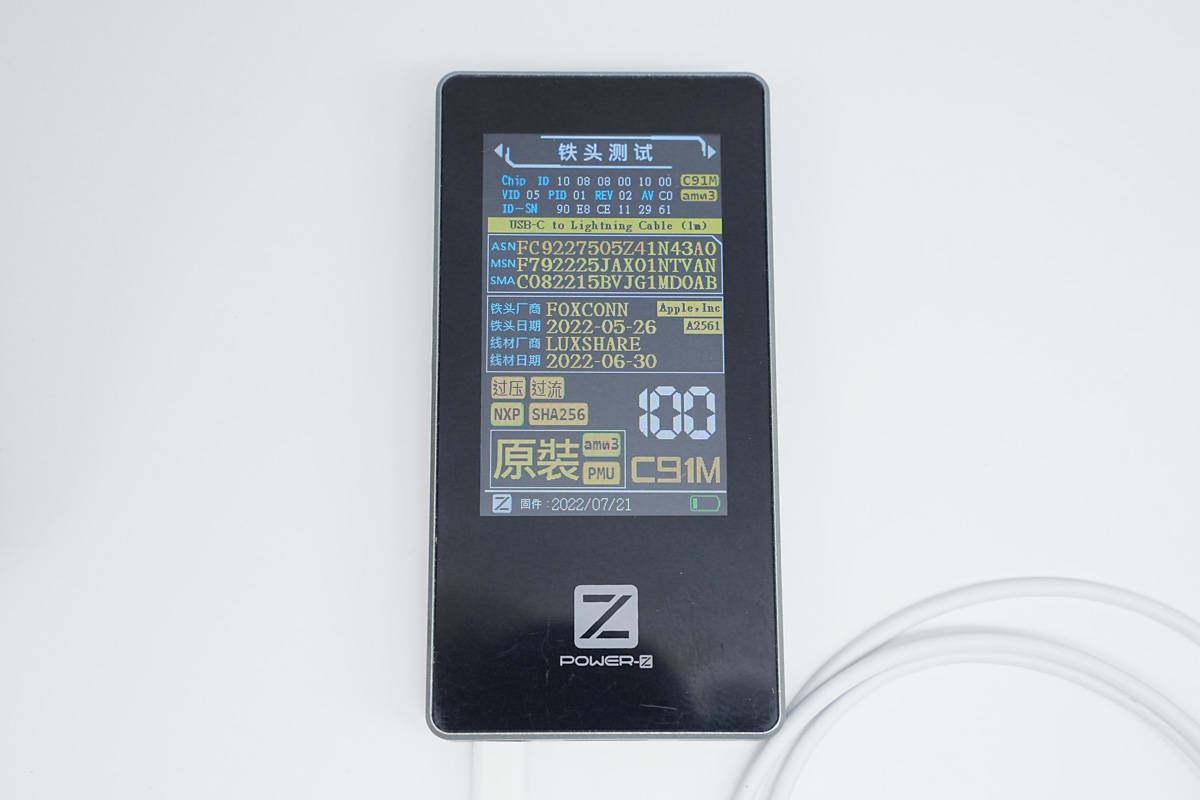

使用ChargerLAB POWER-Z MF001测得线缆制造商为FOXCONN富士康，Lightning端子为原装C91M端子，评分100分。
iPhone 14 Pro Max原装数据线拆解
看完数据线的外观，长度以及端子测试后，下面就进入拆解环节，一起看看苹果这款数据线内部的做工如何。

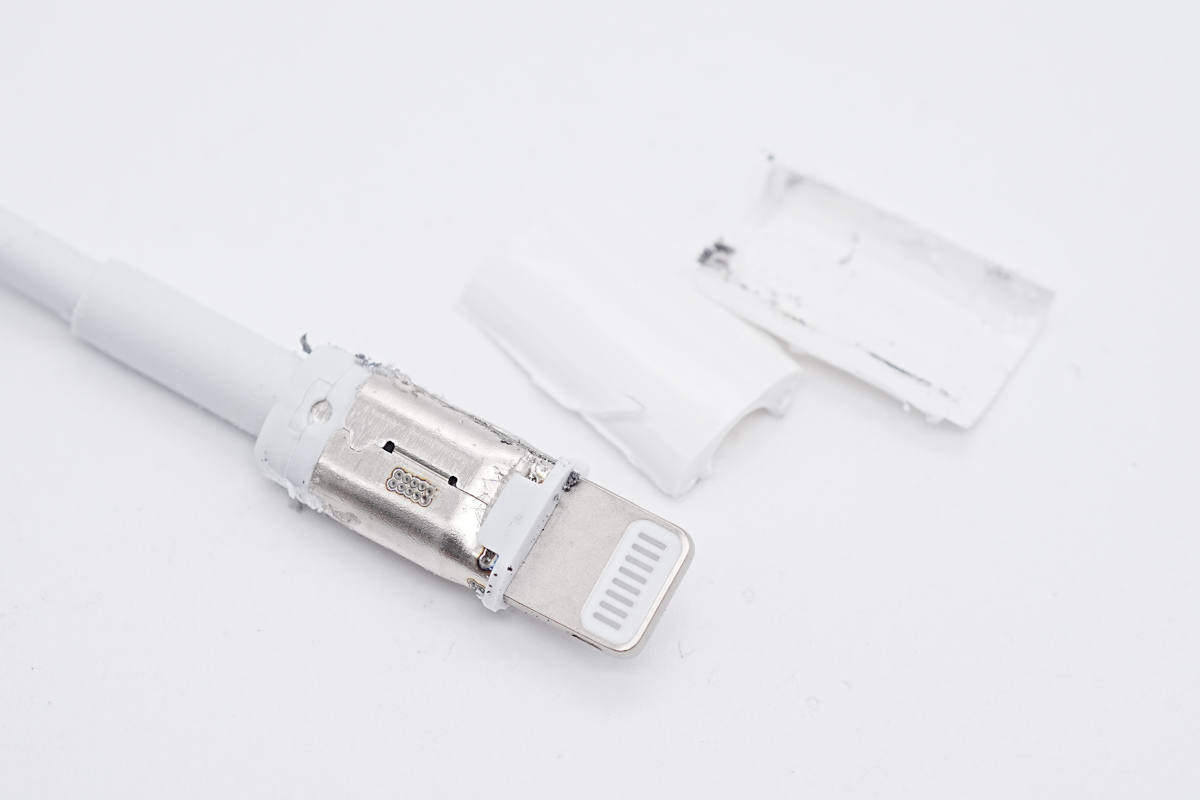

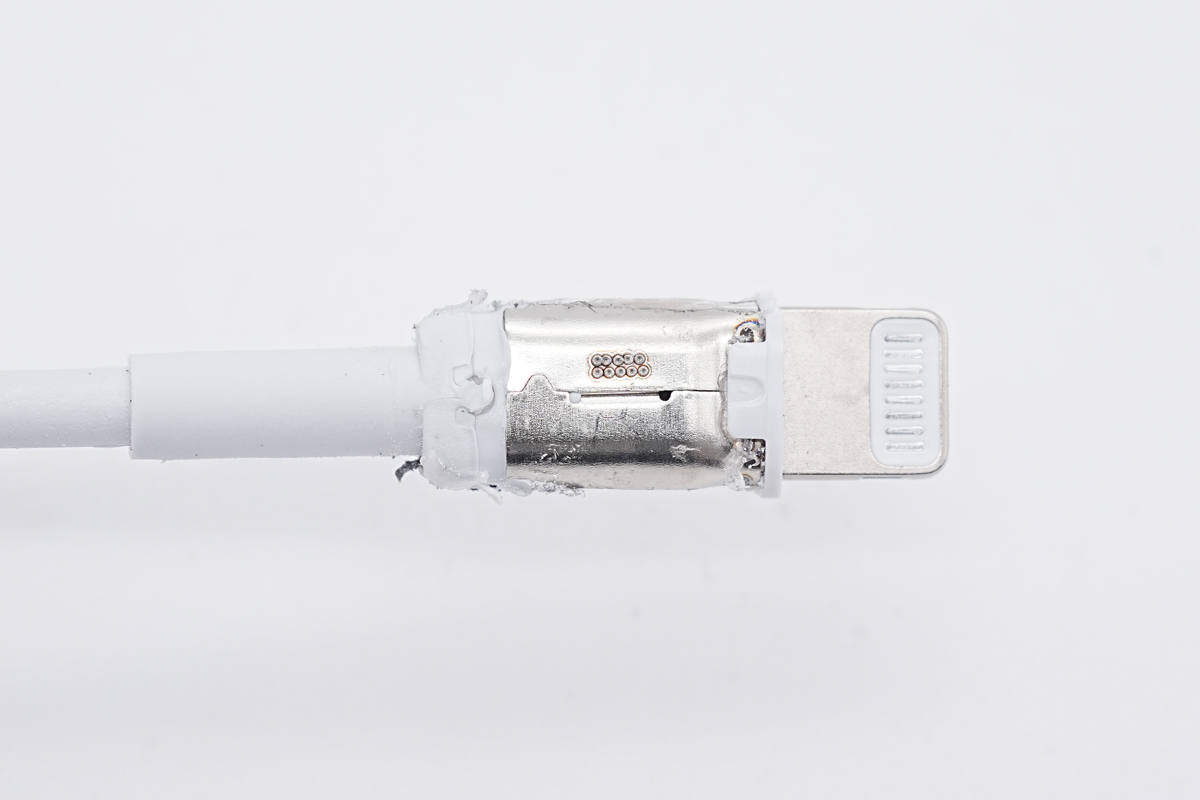

首先切开Lightning端子塑料外壳，在外壳下面为点焊固定的钢套。
内部采用钢套点焊包裹保护，一端填充封胶，另一端组装塑料环。

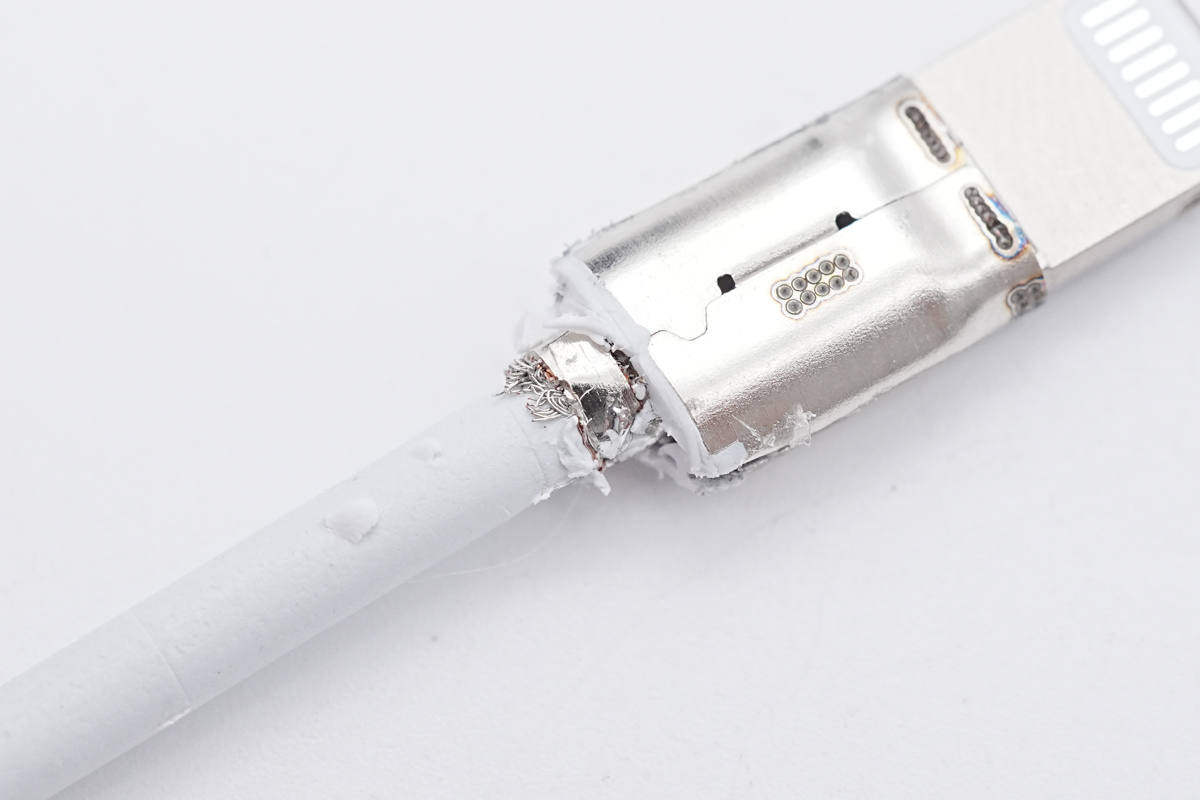

钢套尾部扎紧线缆，起到接地屏蔽和固定做工。

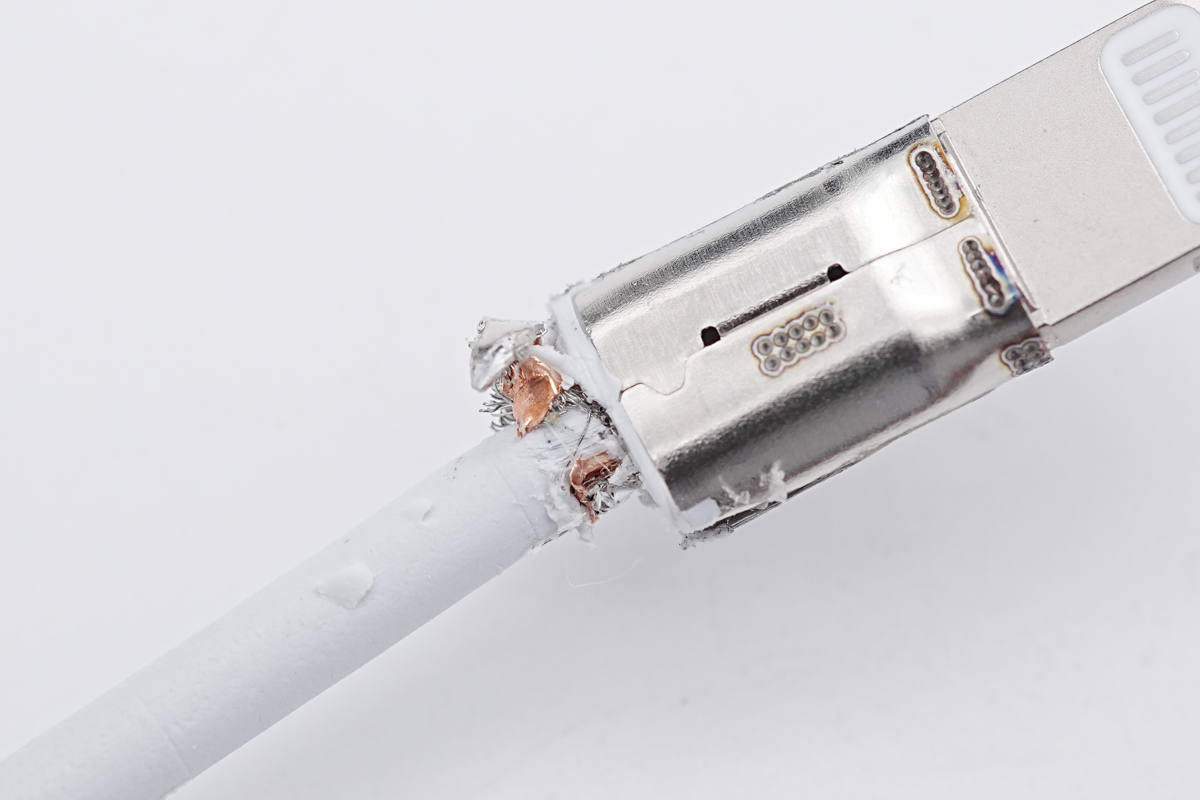

拆开尾部钢套束线，继续进行拆解。

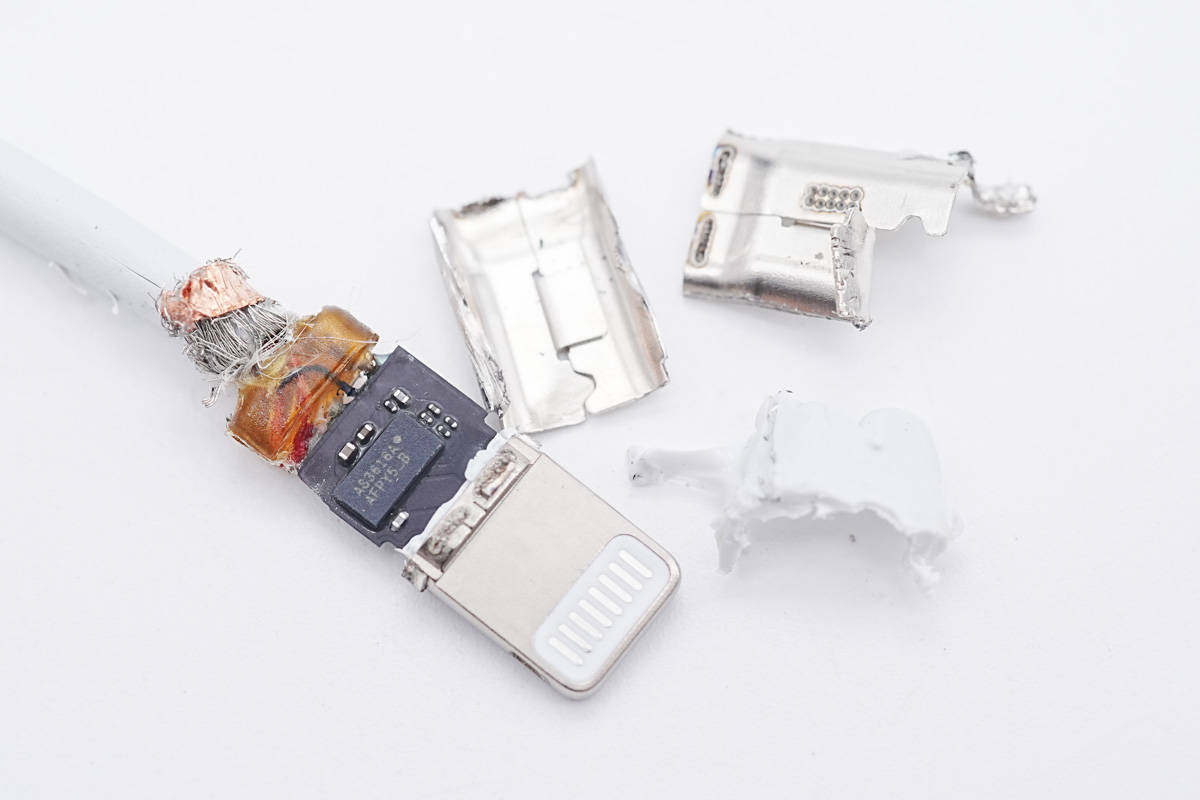

拆下点焊固定的钢套，钢套为两片结构，点焊在Lightning端子上，起到保护和固定作用。

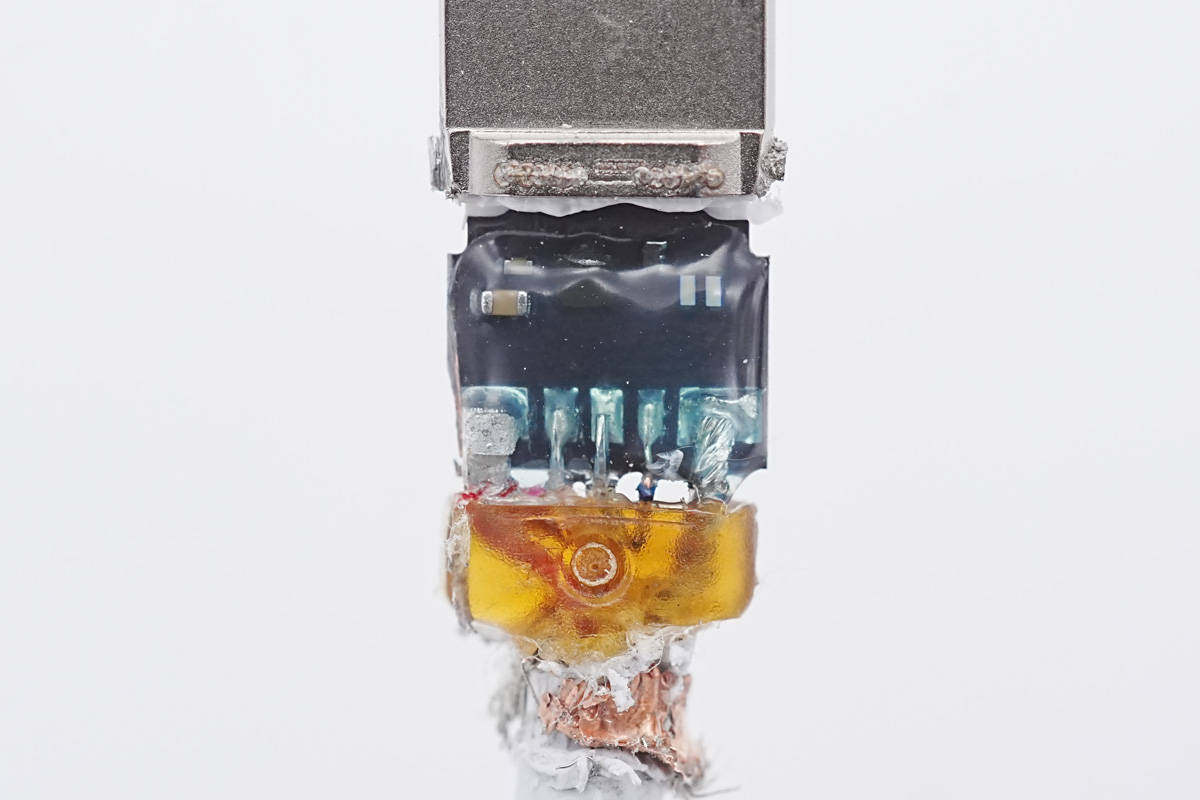

线缆尾部注塑固定成为一个整体，焊接到Lightning端子上。小板正面一颗大芯片型号AS3616A，内部集成了PD快充协议识别、加密模块以及产品序列号、生产厂商等信息。
背面焊点涂胶保护固定。

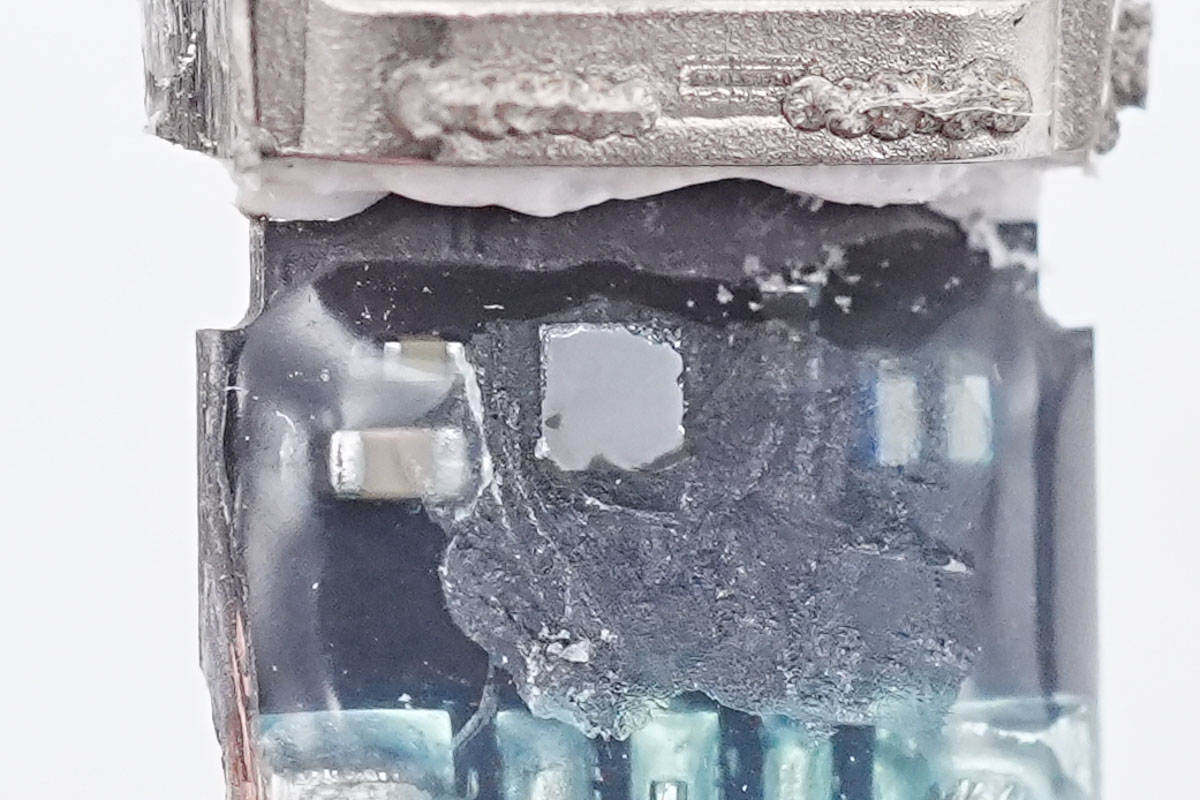

在胶水下面还有一颗CSP封装的芯片。

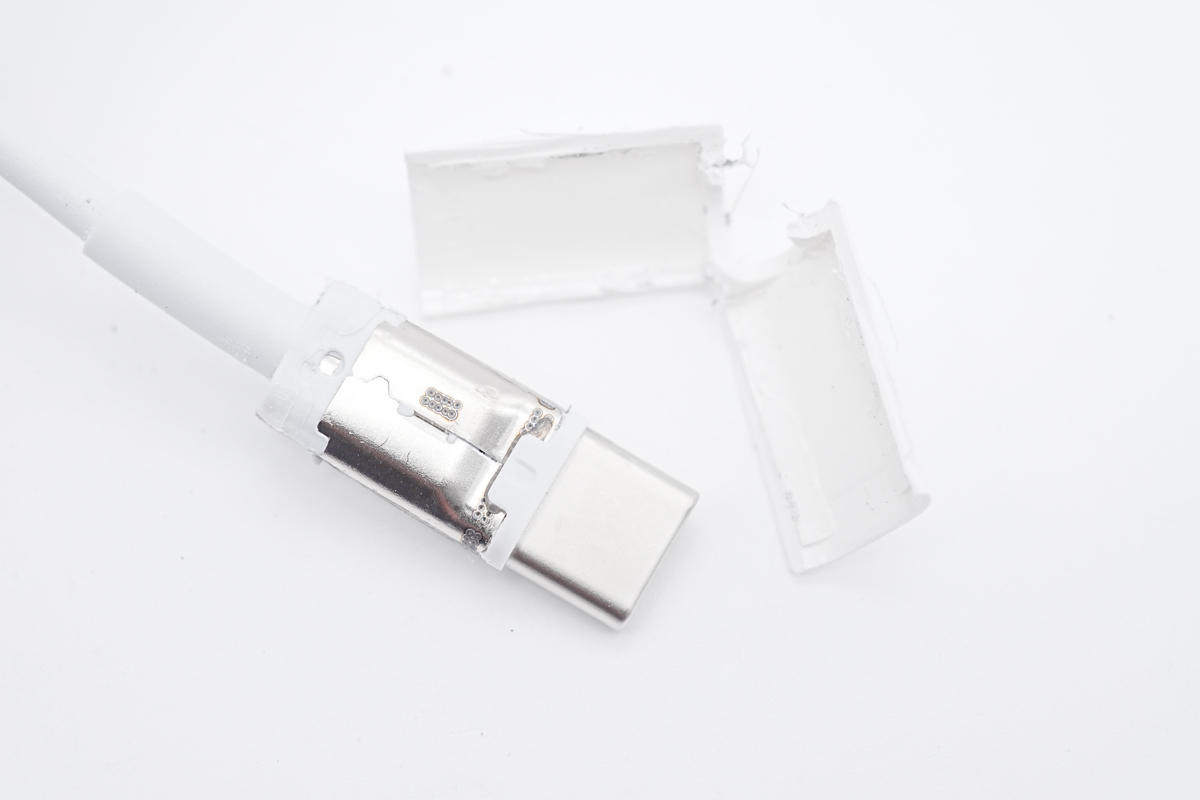

接下来开始拆解USB-C端子，首先切割拆开外壳，内部同样采用钢套点焊固定。
USB-C公头组装塑料环填充。
钢套为两片结构，与USB-C公头通过点焊固定，钢套之间也点焊固定，十分牢固。
线尾护线套管与内部注塑成为一个整体。
拆除点焊固定的钢套，线缆尾部同样采用注塑固定工艺，焊接到USB-C端子上。
钢套与USB-C公头焊接十分牢固。
USB-C端子小板一面焊接负极裸线芯，CC线，USB2.0数据线和正极导线。
端子小板背面焊接两颗滤波电容。
拆下USB-C公头的金属外壳。
内部塑料定位支架特写。
公头为非满针设计，其中靠近外侧负极两根针脚加长处理，连接到充电器内部端子用于接地，是苹果C to L线及充电器的专有设计。
内部针脚特写，端子连接处镀厚金处理，不易氧化，寿命更长。
将数据线剪开，观察截面。可以看到五条带有绝缘皮的线芯，两条红色线芯为正极电力线芯，内部线芯较粗，中间蓝色细线为CC线芯，白绿为USB2.0线芯，外围裸线芯为负极线芯。
切开线缆外皮，内部是一层缠绕的屏蔽网。
屏蔽网下面是一层屏蔽铝箔。
剥开屏蔽铝箔，内部是电力线芯和数据线芯，同时内部还填充抗拉线。其中线芯为旋转缠绕结构，这种结构能够更好的消除应力，让线缆更加柔软。
线缆内部线芯一览，下面就开始详细介绍线缆内部线芯设计。
两条红色正极电力线芯采用纯铜丝，内部没有抗拉线。
用于USB2.0数据传输的数据线，白色为D-线芯，内部没有抗拉线。
用于USB2.0数据传输的数据线，绿色为D+线芯，内部没有抗拉线。
蓝色CC线芯采用缠绕结构。
负极裸线芯特写，采用四根镀锡铜丝并联。
线缆内部填充的抗拉线特写。
全部拆解一览，来张全家福。
充电头网拆解总结
iPhone 14 Pro Max附带的这条线型号为A2561，和常见的C94线缆外观相同。线缆长度约为1米，直径约为3mm，重量约为20g。线缆由富士康代工生产，Lightning端子为C91M端子，银色触点，USB-C公头非满PIN设计。
充电头网通过拆解了解到，USB-C和Lightning两端线头塑料外壳下采用钢套点焊包裹固定，保护性非常好，内部小板和线芯焊点均注塑填充固定处理。线身外皮依旧采用可降解材质，线芯包裹屏蔽网和屏蔽锡纸，掺有抗拉线增加强度。其中线缆正极，USB数据线均采用纯铜线芯，屏蔽网和负极裸线采用镀锡铜丝。
