cad怎么等分线段（cad等分线段方法）

奔跑的小羊 • • 问答百科

成为一名合格的CAD设计师，除了具备专业的理论知识外，还必须学习和熟练掌握软件的各常用功能，才能保证日后进行更复杂的设计时能够得心应手。然而很多小伙伴对CAD软件的常规功能还不甚清楚，导致在绘图过程中碰到一些问题也无法及时处理解决。今天小编选取一个较多粉丝反馈的问题，来给大家介绍和分享中望CAD软件的一好用功能。

设计师绘图时，需要对线段、弧线或圆等对象绘制等分划线，或者进行打断等操作。在此之前，我们得先找到线的等分点。按照平常的思维，大家可能会测量总长度，再把长度平均分找点。虽然这种方法最终也可以达到目的，但却要花费很多时间。相信很多设计师和小编一样，内心其实也是拒绝的。事实上，CAD软件就具有等分的功能，可以给制图工作带来极大的便利。

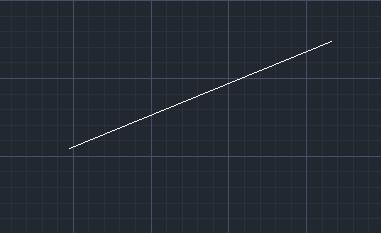

下面，小编给大家示范如何沿对象的长度或周长，对图形对象进行等分。例如，我们要把以下的线段等分成3段，在中望CAD中的操作是这样的。

cad怎么等分线段（cad等分线段方法） 第2张

图1

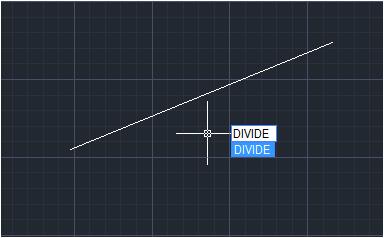

1.输入命令“divide”，或点击菜单栏【绘图】-【点】-【定数等分】，然后点击需要定数等分的对象。

cad怎么等分线段（cad等分线段方法） 第4张

图2

2.在命令行里输入段数，比如3。

cad怎么等分线段（cad等分线段方法） 第6张

图3

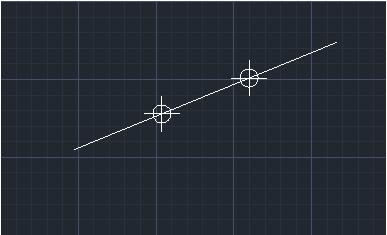

3.回车确定，等分点就出来了。

cad怎么等分线段（cad等分线段方法） 第8张

图4

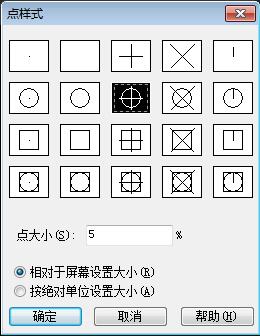

为了方便查看等分点，我们可以在菜单栏依次点击【格式】-【点样式】，在点样式对话框选择点的样式和大小。

cad怎么等分线段（cad等分线段方法） 第10张

图5

按照以上的方法，我们还可以对弧线、圆形进行等分，十分方便快捷。最后跟大家分享一下，中望CAD最新的2018版已经发布了，追求先进、智能化绘图功能的设计师可以去体验，会有不同的设计体验哦。
